脈沖磁化熒光磁粉探傷機概述

本磁粉探傷機采用電磁脈沖原理對鐵磁性零件進行磁檢測，可以瞬時對零件批量充磁達到磁飽和，檢測速度快、批量大、適用零件種類多是該探傷機的優點。

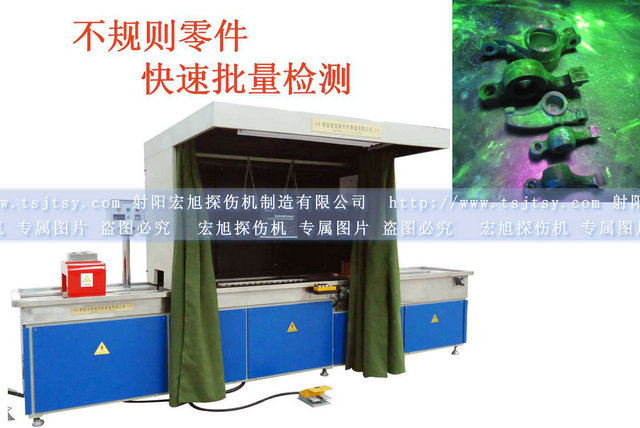

可以對連桿、搖臂、球頭銷、十字軸、萬向節等不規則零件進行批量無損檢測，無需夾緊充磁，不會灼傷工件，可以批量整盒同時充磁檢測。

脈沖磁化熒光磁粉探傷機快速高效

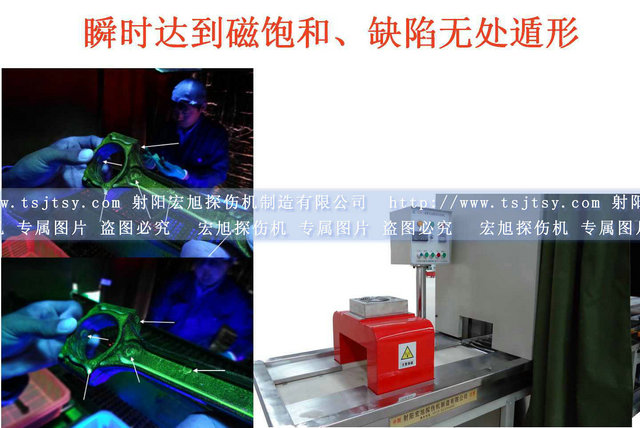

本探傷機在0.01秒時間對被檢測零件進行瞬時脈沖磁化，讓被檢測零件瞬間達到磁飽和，對被檢測零件各個部位的裂紋缺陷進行磁檢測，速度快，檢測靈敏度高。

脈沖磁化熒光磁粉探傷機檢測工序

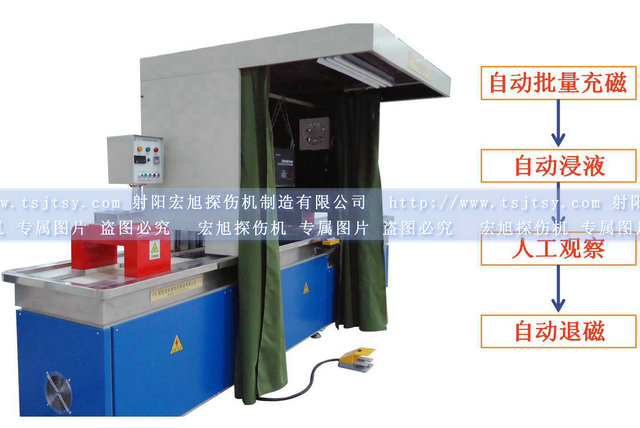

脈沖磁化熒光磁粉探傷機，由上料操作人員與觀察下料人員2人組成一個班，上料操作人員負責將被檢測件放入脈沖磁化器的輸送線上，當工件被輸送到脈沖磁化器內，自動瞬時給工件充磁，充磁后輸送到浸液區，由氣缸控制下沉到磁懸液儲液箱內浸泡磁懸液，浸液后的工件通過氣缸提升到待料區，由觀察下料人員人工拉到觀察位，對工件的觀察評定裂紋缺陷的存在，結束后放入觀察臺末端的退磁機上遠離輸送退磁，整機布局合理，是磁粉探傷設備中的高端機型。

脈沖磁化熒光磁粉探傷機的重要組成部分

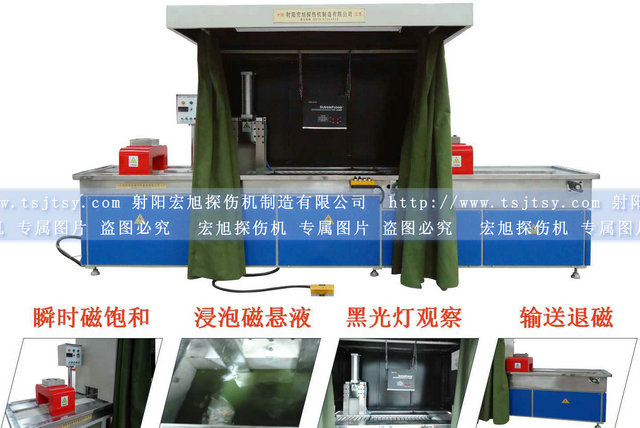

脈沖磁化熒光磁粉探傷機，由脈沖磁化器、浸液裝置、觀察退磁裝置、輸送裝置組成：

脈沖磁化器，是本探傷機最重要的磁化部件，采用脈沖磁化電路設計的磁化器，可以發出超高強度的電磁能量，對通過磁化器的工件瞬間充磁。用以實現對工件進行磁檢測的目的。（注明：可以批量整盒一次性脈沖磁化）

浸液裝置，由磁懸液儲液箱、工件提升機構兩大部分組成，磁懸液儲液箱采用氣動攪拌設計，可以使磁粉得到充分攪拌均勻散布在載液中。工件提升機構采用氣缸、光軸、滑動軸承組成，可以將磁化后的工件從輸送平面下沉到儲液箱中，讓磁化后的工件吸附磁粉顯現缺陷磁痕。

觀察退磁裝置，由紫外燈、輸送式退磁機組成輸送機的上料位相當于觀察區，觀察人工將浸過磁懸液后的過的零件人工位到觀察區，進行人工觀察，觀察后的工件可以隨手放在退磁機的輸送帶上，通過退磁器遠離退磁。

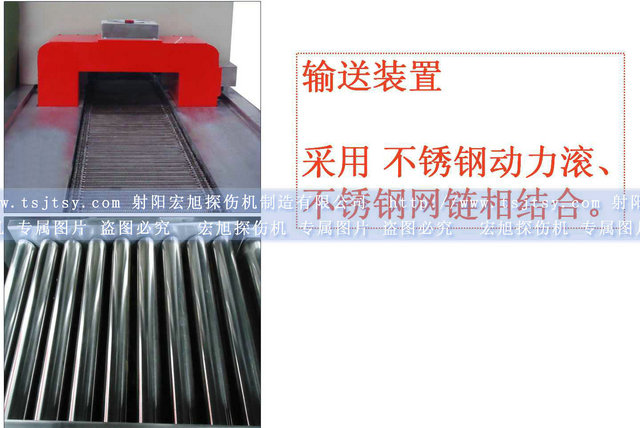

本脈沖磁化探傷機，由脈沖磁化器、浸液裝置、觀察退磁裝置通過輸送裝置配合組成整機，輸送裝置采用不銹鋼托輥、不銹鋼網鏈作為輸送平面，配合電機電動輸送，輸送速度無極可調，光電開關自動檢測確保整個檢測流程有序不亂，提高檢測速度。
