交叉磁軛指利用兩相或多相交流電磁場相互疊加后形成的合成磁場來進行探傷的探傷方式，它合成的磁場是隨時間而不斷變化的，同時在同一平面中不同點處疊加的磁場也是不同的，通過調節交叉磁軛的兩相交流電之間的相位差，調節疊加在同一點處的合成磁場大小。但需注意的是交叉磁軛兩相間的相位差不可以為0或π，因為當交叉磁軛兩相間的相位差為0時，兩相的交流電波形完全重疊，不能形成旋轉磁場，磁場中某一點的場強值為固定值；若歐交叉磁軛兩相間的相位差為π時，兩相的交流電波形與時間軸對稱，即為交叉磁軛兩相的交流電波形大小相等，方向相反，所以此狀態下的交叉磁軛兩相交流電疊加后產生的疊加場為零。也需注意交叉磁軛相互之間不能平行或重疊，成正交狀態是最合適的，因為若交叉磁軛相互之間平行或重疊時，會導致某些時段下，磁場中某些點疊加的磁場持續保持為零，這就不能很好的進行旋轉磁化，導致此狀態下的交叉磁軛磁化效果差，不能達到理想的磁化。由上可知，交叉磁軛型磁粉探傷機屬于復合磁化法磁粉探傷機。

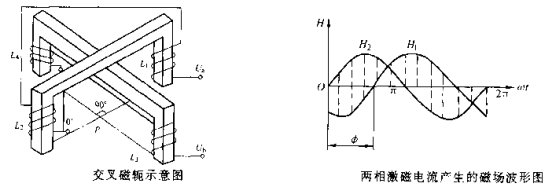

在交叉磁軛正交且兩相交流電相位相差π/2時，在交叉磁軛的內側其周期時間內某一點變化的疊加磁場可以按時間變化順序繪制成以此點為圓心的橢圓，如下圖所示，在交叉磁軛的外側，雖然也可以形成旋轉磁場和繪制出橢圓變化關系圖，但其不能保證連續性，外側離交叉磁軛較遠的區域，甚至不能形成旋轉磁場。

交叉磁軛型磁粉探傷機的旋轉磁化能力還與放置在交叉磁軛旋轉磁場內部的鐵磁工件的磁化能力有關，若是其磁化能力較高，則交叉磁軛形成的旋轉磁場較小即可滿足磁化要求；若是其磁化能力較低，即不易被磁化，則交叉磁軛形成的旋轉磁場需要較大磁化場才可以滿足其磁化要求，具體的鐵磁工件的磁化能力，可以查看各自的初始磁化曲線及磁滯回線。

綜上所述：交叉磁軛型磁粉探傷機就是指利用交叉磁軛形成旋轉磁場來磁化并檢測工件的磁粉探傷機，也可以做成交叉磁軛磁粉探傷儀，具體可以看用戶需求了。
