一、簡介：
宏旭HCDG-5000型微機控制閉路磁軛探傷機是HCDG系列磁粉探傷機的其中一種，HCDG系列的磁粉探傷機主要規格有HCDG-1000型、HCDG-2000型、HCDG-3000型、HCDG-4000型、HCDG-5000型、HCDG-9000型，HCDG系列機型標準配置為交流型，也可以按采購廠家需求定制成直流型、交直流兩用機型、三相全波型等，此次我們主要介紹HCDG-5000型微機控制閉路磁軛探傷機交流型的詳細功能。

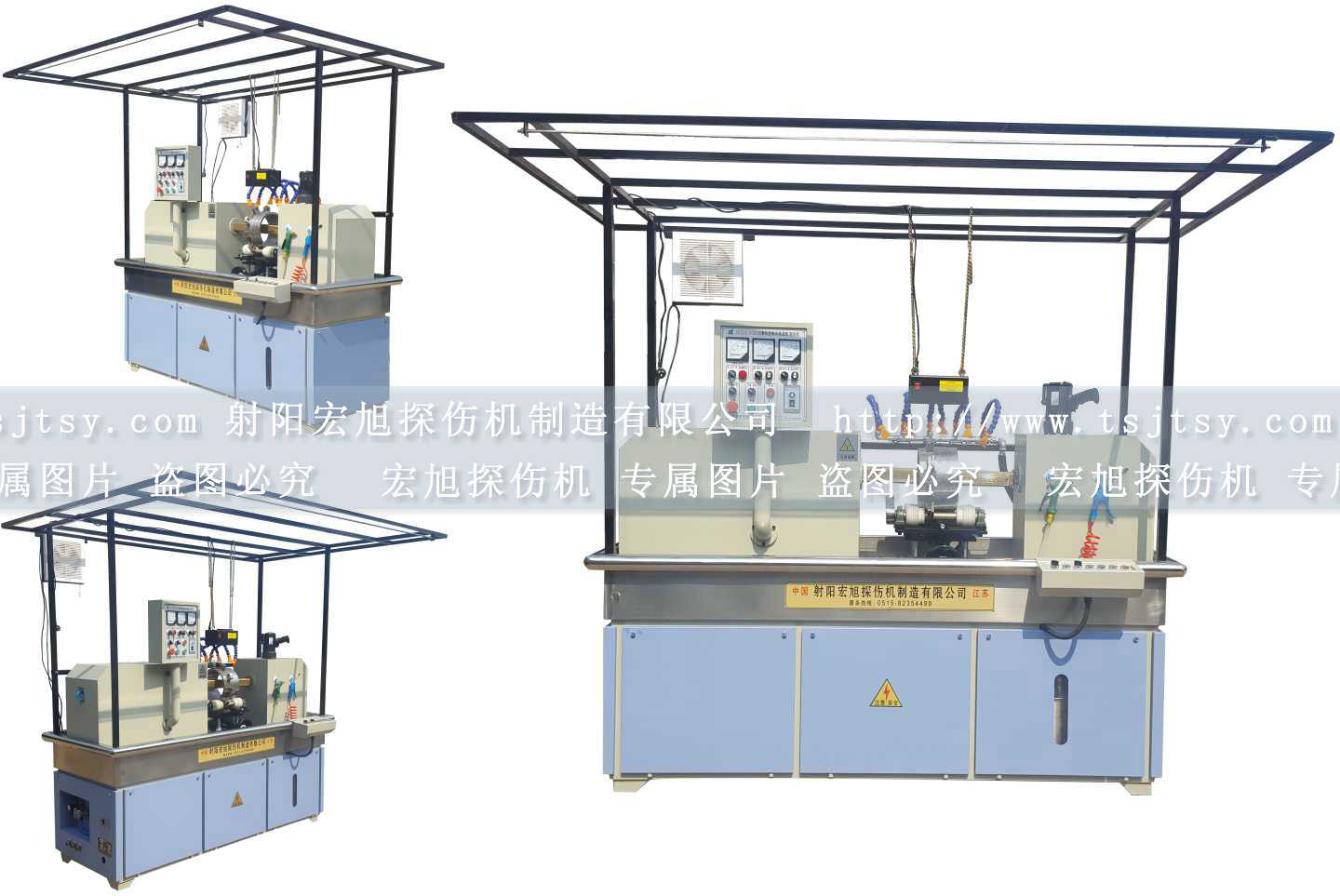

二、產品實物圖：
三、詳細功能：
1、設備針對不同尺寸的環形件，可分別調節周向、縱向兩個方向的磁化電流大小，可檢測表面及近表面肉眼看不到的極細微的缺陷，操作簡單，響應迅速，檢測面全。
2、設備具有手動、自動兩種工作模式，無需重復操作，簡單便捷，針對性高。

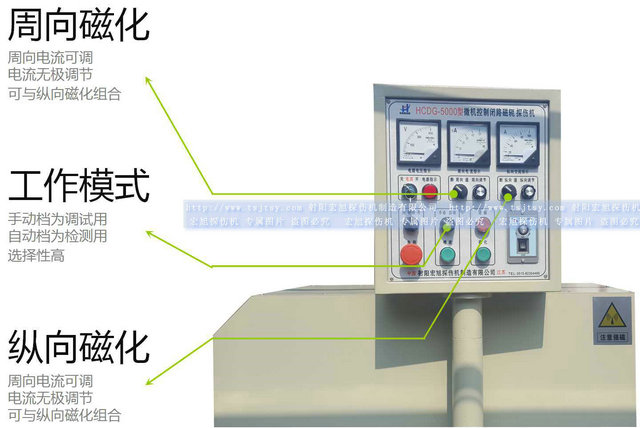

3、設備利用周向、縱向開關的“通/斷”開干，可根據環形件的檢測需求選擇周向磁化、縱向磁化或周縱向復合磁化三種磁化方式，可選性多，方便快捷，通用性高。
4、設備配置腳踏輔助功能，可替代磁化按鈕，解放雙手，提高工作效率，快捷方便。
5、設備周向磁化采用閉路磁軛中心導體法自動穿棒，操作簡單便捷，檢測靈敏度高。
6、設備具有連續法及剩磁法兩種檢測功能可供選擇，可選性強，通用性高。

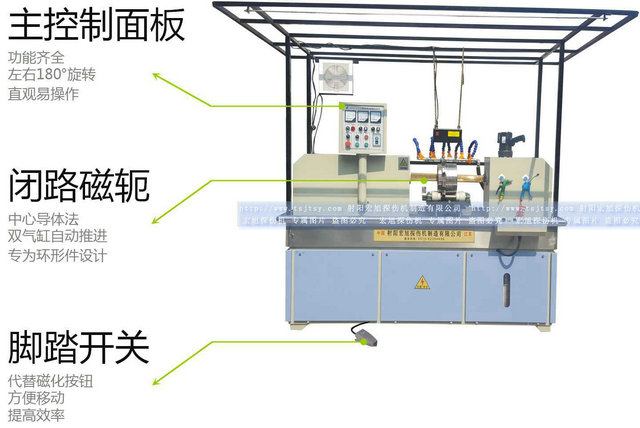

7、設備主控制面板功能齊全，可左右180°旋轉，并配有鑰匙保險開關，安全可靠，簡單方便，通用性高。
8、設備配置移動卡槽式輔助控制盒，可左右移動，可實現就近操作，方便高效。

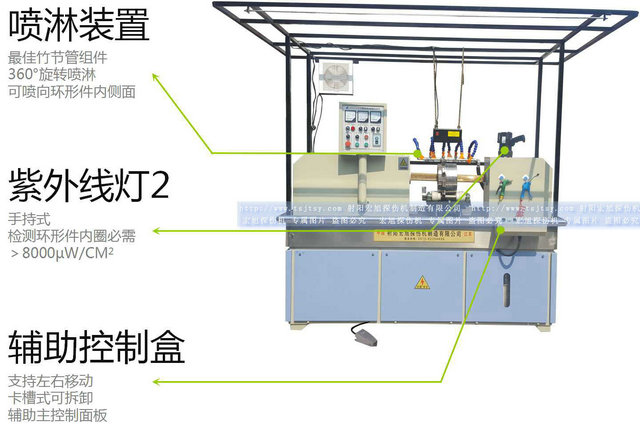

9、設備在普通噴淋的基礎上增加內噴液功能用于環形件內壁的無損檢測（配有手持式高強度紫外燈便于內壁觀察），考慮周全，檢測面全。

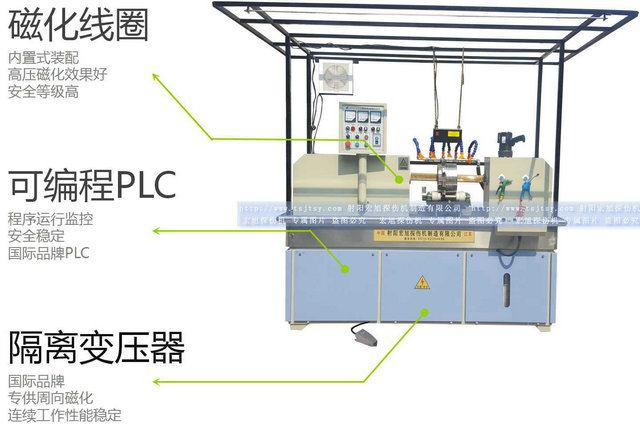

10、設備采用小型工業可編程序控制器PLC對設備進行集中控制，監測方便，操作簡單，安全穩定、經濟適用。
11、設備采用隔離變壓器輸出36V電源作為周向磁化裝置的輸入，電壓值低，安全穩定，工作壽命長。
12、縱向磁化采用內置高壓線圈感應磁化，絕緣防水，安全可靠，檢測靈敏度高，防漏檢。
13、設備具有衰減式退磁功能，功能齊全。
14、配套專用旋轉升降托架，實現上下移動，左右360°旋轉，可針對不同尺寸的環形零件，調節托架高度，便于中心導體磁化的實施，也便于磁化后環形件的觀察檢測，易操作，防漏檢。
15、設備配置懸吊式高強度紫外燈，輻照強度高，輻照面積大，缺陷顯示清晰，安全穩定，壽命長。
16、設備配置集液槽，便于磁懸液的回收，免于清潔。

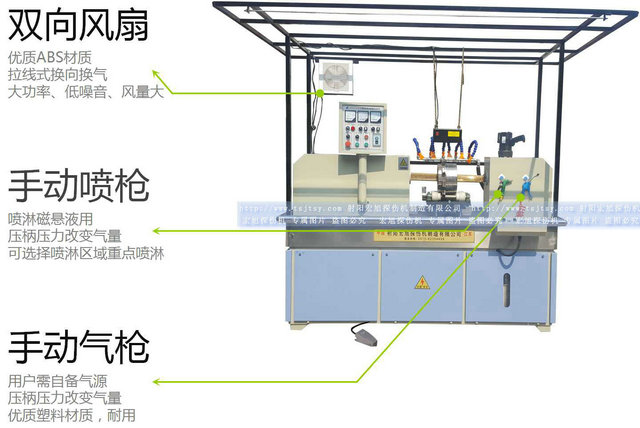

17、設備配置中型優質大功率ABS雙向排風扇，安全靜音，風量大除異味，耐腐蝕耐高溫，支持長時間工作，效率高。
18、設備配置手持磁懸液噴槍，可實現選擇性區域噴淋，快速方便，適應面廣，經濟高效。
19、設備配置手持氣動噴槍，利于工作區清潔打掃，簡單高效，方便迅速。

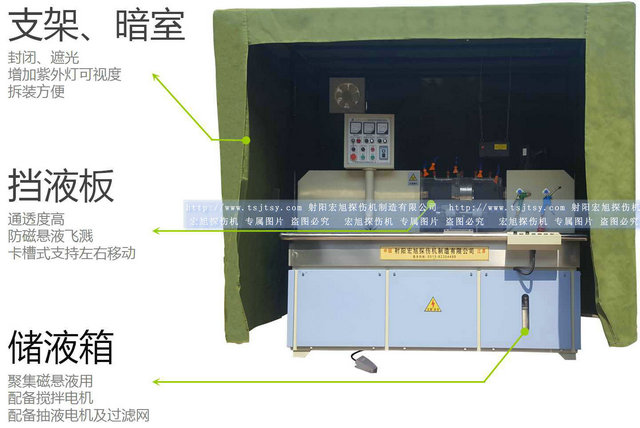

20、設備配置一體式支架及遮光罩，降低工作區亮度，保證磁化缺陷顯示明顯性，簡單高效，拆裝方便，效果翻倍。
21、設備配置雙側擋液板，防止磁懸液噴灑時出現飛濺現象，整潔干凈，易于清潔，易于觀察。
22、設備配置雙電機封閉式儲液攪拌箱，并配有過濾網，便于磁懸液的再利用，經濟環保，節省成本。
23、設備采用整機固定立式機電一體結構設計，結構緊湊，維護方便，符合現代化工廠一體化管理。
24、設備采用75mm2的接地電纜線，防觸電，保證安全性。
25、設備外殼表面均采用噴塑處理，美觀整潔，耐熱耐腐蝕，易于清潔。
四、其它：
2、HCDG-5000型微機控制閉路磁軛探傷機的主控制面板詳細功能說明，詳見http://www.bxywyjz.cn/jishu/1103.html。
3、HCDG-5000型微機控制閉路磁軛探傷機的產品說明，詳見http://www.bxywyjz.cn/cftsjd/HCDG-5000blcetsj/。
4、HCDG-5000型微機控制閉路磁軛探傷機的安裝說明，詳見http://www.bxywyjz.cn/jishu/1105.html。
5、HCDG-5000型微機控制閉路磁軛探傷機的操作方法，詳見http://www.bxywyjz.cn/jishu/1109.html。
6、HCDG-5000型微機控制閉路磁軛探傷機的輔助控制面板詳細功能說明，詳見http://www.bxywyjz.cn/jishu/1104.html。
7、HCDG-5000型微機控制閉路磁軛探傷機的特點，詳見http://www.bxywyjz.cn/jishu/1112.html。
8、HCDG-5000型微機控制閉路磁軛探傷機的磁懸液配置，參照磁懸液，詳見http://www.bxywyjz.cn/jishu/647.html。
9、HCDG-5000型微機控制閉路磁軛磁粉探傷機的技術參數，詳見http://www.bxywyjz.cn/jishu/1111.html。
10、HCDG-5000型微機控制閉路磁軛探傷機的發貨說明，參照宏旭磁粉探傷機的發貨說明，詳見http://www.bxywyjz.cn/wenti/1110.html。
11、其它相關磁粉探傷機系列產品，請查看http://www.bxywyjz.cn/cftsj/。
